對于電抗器的選用主要有三方面的內容：電抗器的電抗率K值的選取和電抗器結構(空芯、鐵芯)以及電抗器的安裝位置(電源側、中性點側)。

一、電抗器的電抗率K值的確定：

1、如在系統中諧波含量很少而僅考慮限制合閘涌流時，則選 K=(0.5~1)%即可滿足標準要求。但這種電抗器對5次諧波電流放大嚴重，對3次諧波放大輕微。

2、如在系統中存在的諧波不可忽視時，應查明供電系統的背景諧波含量，然后再合理確定K值。為了達到抑制諧波的目的，電抗率的配置應使用電容器接入處綜合諧波阻抗呈感性。

當系統中電網背景諧波為5次及以上時，這時應配置電抗率為(4.5~6)%。電網的一般情況是：5次諧波最大，7次次之，3次較小。因此在工程中，選用K=4.5%~6%的電抗器較多，國際上也通常采用。

配置6%的電抗器抑制5次諧波效果好，但有明顯的放大3次諧波作用。它的諧振點(204HZ)遠離5次諧波的頻率(250HZ)，裕量較大。

配置4.5%的電抗器對3次諧波放大輕微，因此在抑制5次及以上諧波，同時又要兼顧減小對3次諧波的放大，在這種情況下是適宜的。但它的諧振點(235HZ)與5次諧波的頻率間距較小。

當系統中背景諧波為3次及以上時，應配置電抗率為12%的電抗器。由于近年來不3次諧波源的電氣設備不斷增多，使系統中的3次諧波不斷的增大，尤其是冶金行業這個現象不能忽視。

總之配置電抗器的原則是：一定要根據系統背景諧波含量來綜合考慮而確定。

二、電抗器的結構選擇：

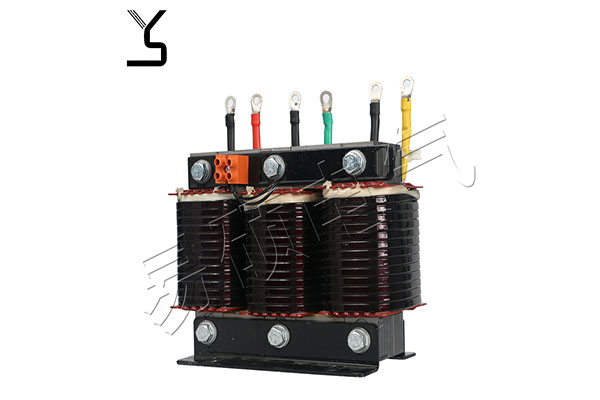

電抗器的結構形式主要有空芯和鐵芯兩種結構。

鐵芯結構的電抗器主要優點是：損耗小，電磁兼容性叫好，體積小。缺點是：有噪音并在事故電流較大時鐵芯飽和失去了限流能力。當干式鐵芯且采用氧樹脂鑄線圈的電抗器，其動、熱穩定性均很好，適合裝在柜中。油浸式鐵芯電抗器雖然體積大些，但噪音較小，空芯電抗器的主要優點是：線性度好，具有很強的限制短路電流的能力而且噪音小。缺點是：損耗大，體積大。這種電抗器戶內，戶外都適合，但不適合裝在柜中。在戶外安裝容易解決防止電磁感應問題。最好采用分相布置“品”字形或“一”字形。這樣相間拉開了距離，有利于防止相間短路和縮小事故范圍。所以這種布置方式為首選。當場地受到限制不能分相布置時，可采用互相疊裝式產品。三相疊裝式產品的B相線圈繞線制方向為反方向使支柱絕緣承受壓力，因此在安裝時一定按生產廠家的規定。

三、電抗器的安裝位置：

串聯電抗器無論裝在電容器的電源側或中性點側，從限制合閘涌流和抑制諧波來說，作用都一樣。

當把電抗器裝在電源側時，運行條件苛刻。因它承受短路電流的沖擊，電抗器對地電壓也高(相對于中性點側)。因此對動、熱穩定要求高。根據這些要求，宜采用環氧玻璃纖維包封的空心電抗器比較適合，而鐵芯電抗器有鐵芯飽和之慮。

當把電抗器裝在中性點側時，對電抗器的要求相對低些，一般不受短路電流的沖擊。故動、熱穩定沒有特殊要求，而且電抗器承受的對地電壓低，所以采用空芯，鐵芯干式，鐵芯油浸式均可以。

電抗器安裝在中性點側比安裝在電源側缺少了電抗器的抗短路電流沖擊的能力。
