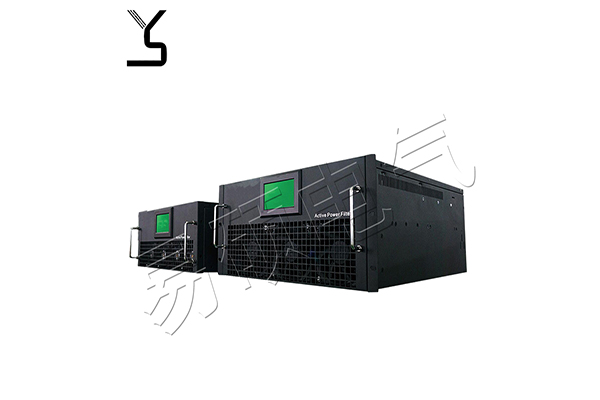

一、有源電力濾波器(APF)參數：

1.額定工作電壓380V/220V，50Hz

2.額定諧波補償容量50A/100A/150A/200A

3.整機功耗小于容量的3%

4.抑制諧波效果達到國標要求，穩態THD可降低至5%以下

5.額定絕緣電壓3000V AC，2500V DC

有源電力濾波器(APF)是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償，之所以稱為有源，

顧名思義該裝置需要提供電源，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點(傳統的只能固定補償)，實現了動態跟蹤補償，而且可以既補諧波又補無功;三相電路瞬時無功功率理論是APF發展的主要基礎理論;APF有并聯型和串聯型兩種，前者用的多;并聯有源濾波器主要是治理電流諧波，串聯有源濾波器主要是治理電壓諧波等引起的問題。有源濾波器同無源濾波器比較，治理效果好，主要可以同時濾除多次及高次諧波，不會引起諧振，但是價位相對高!

二、有源電力濾波器(APF)基本原理：

有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號`，送入高速數字信號處理器(DSP)對信號進行處理，將諧波與基波分離，并以脈寬調制(PWM)信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

三、有源電力濾波器(APF)基本應用：

諧波主要危害：

1.增加電力設施負荷，降低系統功率因數，降低發電、輸電及用電設備的有效容量和效率，造成設備浪費、線路浪費和電能損失;

2.引起無功補償電容器諧振和諧波電流放大，導致電容器組因過電流或過電壓而損壞或無法投入運行;

3.產生脈動轉矩致使電動機振動，影響產品質量和電機壽命;

4.由于渦流和集膚效應，使電機、變壓器、輸電線路等產生附加功率損耗而過熱，浪費電能并加速絕緣老化;

5.諧波電壓以正比于其峰值電壓的形式增強了絕緣介質的電場強度，降低設備使用壽命;

6.零序(3的倍數次)諧波電流會導致三相四線系統的中線過載，并在三角形接法的變壓器繞組內產生環流，使繞組電流超過額定值，嚴重時甚至引發事故。

7.諧波會改變保護繼電器的動作特性，引起繼電保護設施的誤動作，造成繼電保護等自動裝置工作紊亂;

8.諧波變改變了電壓或電流的變化率和峰值，延緩電弧熄滅，影響斷路器的分?jǐn)嗳萘?

9.使計量?jī)x表特別是感應式電能表產生計量誤差;

10.干擾鄰近的電力電子設備、工業控制設備和通訊設備，影響設備的正常運行。

四、有源濾波的優點和缺點：

優點：可動態濾除各次諧波，對系統內的諧波能夠完全吸收;不會產生諧振。

缺點：造價太高;受硬件限制，在大容量場合無法使用:有源濾波容量單套不超過100KVA,目前最高適用電網電壓不超過450V.

五、應用場合

有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同，BSAPF有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。
